Flanschenbuchsen

Letzte Änderung: 13.05.2021
Zusammenfassung

Schnellspannsystem für rotierende Scheiben auf Maschinen mit konischer Achse

Flanschenbuchsen - ein effektives Schnellspannsystem

"Flanschenbuchsen", manchmal im Sprachgebrauch als "Flanschenbüchsen" bezeichnet dienen zur Befestigung von Kontaktscheiben, Vliesscheiben, Polierscheiben oder Lamellenrädern auf Schleifmaschinen mit konischen Achsen. Sie sind zumeist hergestellt aus Temperguss (auf Wunsch auch aus Stahl oder Edelstahl).

Durch den speziellen Winkel der konischen Achse entsteht ein Schnellwechsel-System für diverse Bearbeitungsscheiben.

Müssen Werkzeuge wie Schleifbänder oder Polierscheiben oft gewechselt werden, entstehen bei Maschinen mit herkömmlichen zylindrischen Achsen und Schraub-Befestigungen hohe Wechselzeiten. Hohe Wechselzeiten führen zu erhöhten Stückkosten.

Die Flanschenbuchse löst dieses Problem, sie verbleibt in der Scheibe und wird immer mit der Scheibe zusammen gewechselt.

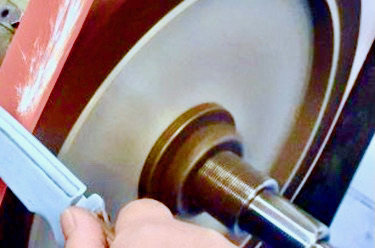

Die Flanschenbuchse im Einsatz

Die Flanschenbuchse im Einsatz

© MBO

Montage und Demontage

Die Scheiben sind durch einem kurzen Schlag mit dem Gummihammer jederzeit schnell von der Achse zu lösen. Zum Montieren wird die Scheibe mit der Buchse lediglich mit etwas Schwung auf die Achse geschoben.

Unterschiedliche Bohrungsmaße ermöglichen es, die Buchse an unterschiedlichen Positionen auf der Achse zu fixieren.

In der Regel haben die Flanschenuchsen ein 55mm metrisches Rechtsgewinde zum Betrieb an Antriebsmaschinen mit nach rechts gerichteten Achsen. Für Maschinen deren Achse von links bestückt wird, sind Flanschenbuchsen mit Linksgewinde erforderlich.

Gespannt werden die Buchsen über eine Mutter mit einer Schlüsselweite von 85mm.
